Lastendiagramm beim Hubstapler / Gabelstapler

Einleitung:

Das Lastendiagramm eines Hubstaplers ist eines der wichtigsten Hilfsmittel, um sicher und effizient zu arbeiten. Es zeigt an, wie viel Gewicht unter welchen Bedingungen sicher gehoben werden kann. Doch keine Sorge – das Konzept ist einfacher, als es auf den ersten Blick aussieht. Dieser Beitrag erklärt Ihnen alles Schritt für Schritt.

1. Was ist ein Lastendiagramm?

Das Lastendiagramm ist eine grafische Darstellung, die angibt, welche maximale Last ein Hubstapler unter bestimmten Bedingungen heben und bewegen kann. Es berücksichtigt dabei:

• Das Gewicht der Last.
• Die Hubhöhe.
• Den Lastschwerpunkt.

2. Warum ist das Lastendiagramm so wichtig?

• Sicherheitsaspekt: Wenn die Traglast überschritten wird, kann der Stapler kippen oder beschädigt werden. Das gefährdet sowohl den Fahrer als auch die Umgebung.
• Effizienz: Ein korrekt genutzter Stapler arbeitet schneller und sicherer.
• Rechtliche Vorschrift: Das Arbeiten mit einem Hubstapler erfordert die Beachtung des Lastendiagramms, da Verstöße gegen Sicherheitsvorschriften Strafen nach sich ziehen können.

3. Wie liest man ein Lastendiagramm?

Ein typisches Lastendiagramm besteht aus einer Tabelle oder einer Grafik, die wie folgt aufgebaut ist:

• X-Achse (waagerecht): Der Lastschwerpunkt in Millimetern (z. B. 500 mm).
• Y-Achse (senkrecht): Die maximale Traglast in Kilogramm.
• Kurven oder Balken: Die Tragfähigkeit des Staplers bei unterschiedlichen Hubhöhen.

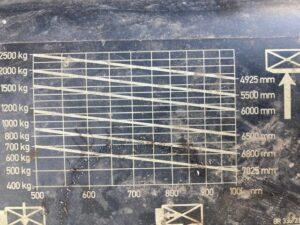

Beispiel:

• Ein Stapler hat bei einem Lastschwerpunkt von 500 mm eine maximale Tragkraft von 2.500 kg.
• Erhöht sich die Hubhöhe auf 7 Meter, reduziert sich die maximale Tragkraft auf 700 kg.

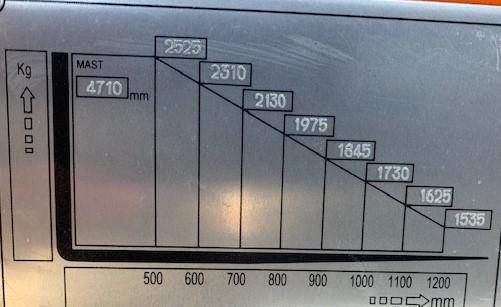

Beispiel:

• Ein Stapler hat bei einem Lastschwerpunkt von 500 mm eine maximale Tragkraft von 2.525 kg.
• Ein Stapler hat bei einem Lastschwerpunkt von 800 mm eine maximale Tragkraft von 1.975 kg.

4. Einflussfaktoren auf das Lastendiagramm

• Hubhöhe: Je höher die Gabel gehoben wird, desto geringer ist die Tragkraft.
• Lastschwerpunkt: Je weiter die Last von der Mastmitte entfernt ist, desto niedriger ist die Tragfähigkeit.
• Anbaugeräte: Schaufeln, Klammern oder andere Anbauten beeinflussen das Gewicht und den Lastschwerpunkt.
• Neigungswinkel der Gabel: Eine nach vorne geneigte Gabel reduziert die Stabilität.

5. Praxis-Tipps zum sicheren Arbeiten mit dem Lastendiagramm

• Immer nachschauen: Das Lastendiagramm befindet sich meist gut sichtbar im Stapler (z. B. am Armaturenbrett). Nutzen Sie es vor jedem Einsatz.
• Lastschwerpunkt prüfen: Stellen Sie sicher, dass die Last symmetrisch und korrekt positioniert ist.
• Hubhöhe beachten: Planen Sie Ihre Hubvorgänge so, dass schwere Lasten möglichst niedrig transportiert werden.
• Anbaugeräte berücksichtigen: Wenn Sie ein Anbaugerät nutzen, beachten Sie das angepasste Lastendiagramm.

6. Häufige Fehler im Umgang mit dem Lastendiagramm

• Ignorieren des Diagramms: Viele Unfälle passieren, weil Fahrer das Diagramm nicht beachten.
• Schätzungen statt Messungen: Das Gewicht der Last sollte immer bekannt sein – keine Schätzungen!
• Last falsch platzieren: Unsymmetrisch platzierte Lasten können die Stabilität des Staplers gefährden.

Fazit:

Das Lastendiagramm ist Ihr Schlüssel zu sicherem und effizientem Arbeiten mit dem Hubstapler. Es mag anfangs kompliziert wirken, aber mit ein wenig Übung und Verständnis wird es zu einem unverzichtbaren Werkzeug. Denken Sie daran: Sicherheit steht immer an erster Stelle!
