Lastendiagramm – Erklärung (Staplerschein Österreich)
Das Lastendiagramm ist eines der wichtigsten Sicherheitsinstrumente beim Staplerfahren und ein zentraler Bestandteil der Staplerschein-Ausbildung in Österreich. Es zeigt, welche Last ein Gabelstapler bei welcher Hubhöhe und welchem Lastschwerpunkt sicher heben darf.
Eine korrekte Interpretation des Lastendiagramms ist gesetzlich vorgeschrieben und entscheidend für die Unfallvermeidung im Lager- und Industriebereich.
Was ist ein Lastendiagramm?
Ein Lastendiagramm (auch Tragfähigkeitsdiagramm genannt) ist eine grafische Darstellung der maximal zulässigen Tragfähigkeit eines Gabelstaplers in Abhängigkeit von:
- Hubhöhe
- Lastschwerpunktabstand
ggf. Anbaugeräten (z. B. Seitenschieber, Zinkenverstellung)
Je höher die Last gehoben wird oder je weiter der Lastschwerpunkt nach vorne liegt, desto geringer ist die zulässige Traglast.

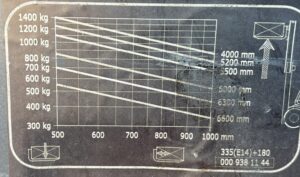

Lastendiagramm
Warum ist das Lastendiagramm so wichtig?
Das Lastendiagramm schützt vor:
- Kippen des Staplers
- Überlastung
- Unfällen mit Personen und Waren
- Sachschäden im Betrieb
In Österreich ist das Wissen über das Lastendiagramm Teil der Fachkenntnisnachweis-Verordnung (FK-V) und wird in der Staplerprüfung (Theorie & Praxis) abgefragt.

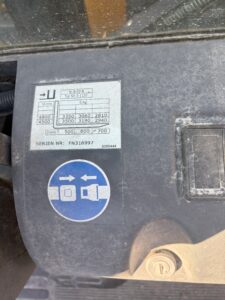

Wo befindet sich das Lastendiagramm?
Das Lastendiagramm ist:
- direkt am Gabelstapler angebracht
- meist seitlich oder im Fahrerbereich
- gut sichtbar für den/die Fahrer:in
Wichtig:
Bei jedem Staplerwechsel oder bei Anbaugeräten gilt ein eigenes Lastendiagramm.
Wie liest man ein Lastendiagramm richtig?
- Ein typisches Lastendiagramm besteht aus:
- Y-Achse: Hubhöhe (in mm oder m)
- X-Achse: Lastschwerpunktabstand (z. B. 500 mm, 600 mm)
- Kurven oder Tabellenwerte: maximale Tragfähigkeit in kg
Beispiel:
- Lastschwerpunkt: 500 mm
- Hubhöhe: 4.000 mm
- Tragfähigkeit laut Diagramm: 1.200 kg
Wird einer dieser Werte überschritten, besteht Kippgefahr.
Häufige Fehler beim Lastendiagramm
- Lastgewicht wird geschätzt
- Lastschwerpunkt nicht beachtet
- Anbaugeräte ignoriert
- Last höher gehoben als erlaubt
Diese Fehler zählen zu den häufigsten Unfallursachen beim Staplerfahren.
Lastendiagramm & Staplerschein in Österreich
Im Rahmen der Staplerschein-Ausbildung lernen Teilnehmer:innen:
das Lastendiagramm richtig zu lesen
Tragfähigkeiten realistisch einzuschätzen
Gefahren frühzeitig zu erkennen
Bei der Staplerprüfung ist das Lastendiagramm ein fixer Prüfungsinhalt.
Fazit: Lastendiagramm rettet Leben
Das Lastendiagramm ist kein „Papier am Stapler“, sondern ein zentrales Sicherheitsinstrument. Wer es richtig versteht, fährt sicher, gesetzeskonform und schützt Menschen, Waren und Maschinen.
